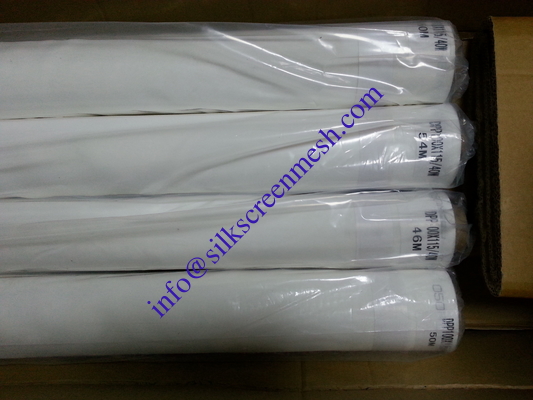

Материал для печати на ПКБ 100% полиэстерной сетки
Спецификации
Удлинение растяжки: среднее и низкое
Очень высокая прочность на растяжение
Совершенная сетевая версия сцепления

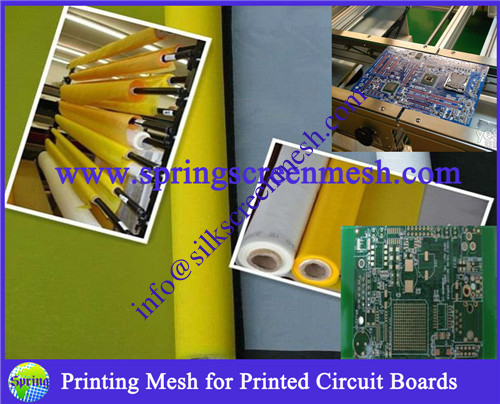

печатная сетка из печатных плат ПКБ/ПКБ печатная сетка экрана
Печатная сетчатая сеть для печати на ПКБDPP120/305-35 /полиэстерная сетка для печати
ПКБ завершается после проведения бурения отверстий, испытаний цепей и химической очистки. The process mentioned above is only for single side printed circuit boards-the entire process may be duplicated or repeated at various stages when manufacturing double-sided or multi-layer PCB applications.
Процесс печати на экране печатных плат обычно выполняется в чистом помещении без пыли с использованием полуавтоматических или полностью автоматических печатных станков.Наиболее распространенный размер панели PCB составляет 53 x 72 смНапечатанная панель может содержать много панелей ПКБ, которые печатаются одновременно и в конечном итоге будут разделены.
Экраны растягиваются с помощью точных, стабильных полиэстерных сеток, таких как SEFAR PME и SEFAR PET 1500, две сетки, специально разработанные Sefar для конкурентоспособной электронной печати.Растворитель и/или ультрафиолетовые пасты используются для печати рисунков, устойчивых к гравировкеДля печати легенды используются специально сформулированные растворительные чернила.
Художественные произведения
Изображения на печатных платах могут быть тонкими линиями и сложными графическими чертами (печать по шаблонам), наводнениями с небольшими квадратами или кругами (печать с запорной маской) или тонким текстом (печать легенд).Из-за требуемого рисунка, сварная маска и легенда, как правило, похожи от одного применения к другому.
Рамы экранов печатных плат обычно имеют размеры 90 x 80 см или 85 x 65 см и, как правило, изготавливаются из алюминия.Небольшие размеры рамы и повышенная прочность рамы позволяют растягивать сетку до высоких уровней напряжения, требуемых печатью на ПКБ (для печати с низким уровнем контакта), что приводит к очень строгим допущениям регистрации).
Подготовка экрана
Для получения оптимальных результатов изображения рекомендуется растянуть сетку под углом от 15 до 30 градусов (сетка растягивается в скобках на 90 градусов, а рамки наклонены под углом сетки).Обычно сетка напрягается до 28-30 Н/см (0.970- 0.910 мм), и следует расслабиться в течение 48 часов перед воздействием.
Экраны обычно покрываются резистентными к растворителям эмульсиями, содержащими 30% или более твердых веществ.Rz штенцеля должна быть меньше 5 микронПроизведения искусства экспонируются обычными методами экспонирования, используя пленки толщиной 0,18 мм и разрешением не менее 6000 dpi.
Обычно экраны, используемые для печати ПКБ, восстанавливаются и используются повторно; однако экраны, которые были восстановлены, используются на работах, которые не являются критическими.
Выбор сетки
Пролетные полиэстерные сетки, такие как 120T/300-34Ymeshes, обеспечивают легкие высоконапряженные возможности, наряду с очень низким удлинением и минимальной потерей напряжения.Это желательные характеристики для применения ПХБ, которые обычно имеют длинные тиражи, требующие стабильности изображения.
DPP120T/300-35,
DPP100T-40, DPP90T-48,
DPP77T-55, DPP61T-64,
DPP59T-55, DPP54T-64,
DPP47T-64, DPP43T-80,
DPP40T-80,DPP32-80,
DPP36T-90
